Gussgerechte Konstruktion: 5 Design-Fehler, die Budgets verbrennen.
Jeder Einkauf will sparen. Der wirksamste Hebel liegt aber oft ganz am Anfang beim Konstrukteur. Wie Formschrägen und Radien über Ihre Kilopreise und Ausschuss-Quoten entscheiden.
Wir optimieren Ihre STEP-Daten, bevor es teuer wird
Sehr viele Bauteile in Maschinen wurden ursprünglich für Fräs- oder Schweißkonstruktionen aus Blechen konzipiert. Erkennt der strategische Einkauf oder Value Engineer später das Einsparungspotential eines in Stückzahl gegossenen Bauteils, wird die Schweiß-Zeichnung oft einfach 1:1 "über den Zaun" an die Gießerei gesendet.
Von der Schweißkonstruktion zur gussgerechten Optimierung – der Schlüssel zu kosteneffizienten Gussteilen.
Doch eine "gussunfreundliche" Zeichnung erfordert absurd komplizierte, hochpreisige Sandkerne, monatelange Entwicklungszeit und massive Putzarbeiten nach dem Guss. Die Folge: Der vermeintliche Spar-Effekt kippt ins Minus. Die Formfindung beim Gießen hat eigene Gesetze der Physik.
Fehlende Aushebeschrägen (Formschrägen)
Um Gießen zu können, muss das Holz- oder Kunststoffmodell aus einer verdichteten Sandform gezogen (ausgehoben) werden. Ohne Schräge reißt der Sandkrater auf, die Kontur zerstört sich selbst.
Zeichnen von perfekten, vertikalen Wänden (90°). Die Gießerei muss manuell Schrägen iterieren, das kostet CAD-Konstruktionsstunden im Werkzeugenbau.
Direkt minimale Formschrägen (je nach Höhe 1° bis 3°) in der Außenkontur einplanen, damit sich das Modell reibungslos aus dem Sand löst.
Abrupte Wanddicken-Übergänge (Materialanhäufung)

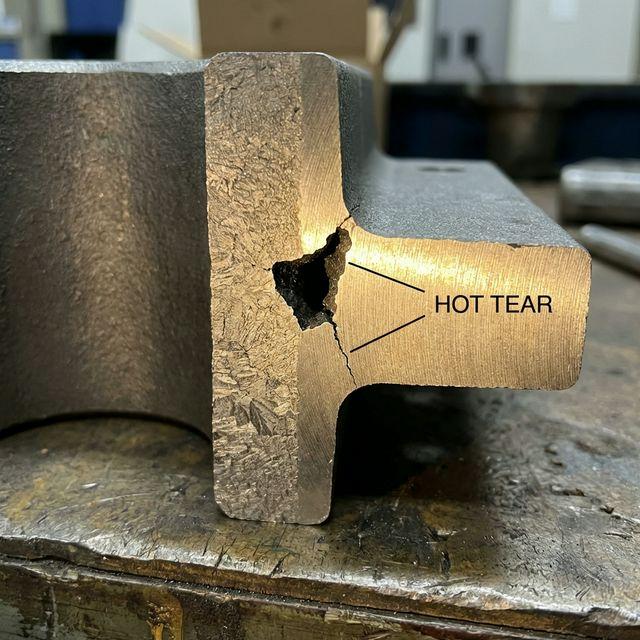

Eine filigrane 5mm-Rippe trifft im rechten Winkel (T-Stoß) auf einen massiven 80mm-Knotenpunkt. Die Materialanhäufung (Hot-Spot) kühlt als letztes ab; es entstehen Lunker (Hohlraum-Poren beim Erstarren).
Fließende, langgezogene Wandübergänge konstruieren (Heuvers-Kreis Methode). Knotenpunkte durch Bohrungen oder Mulden gezielt auflösen.
Fehlende Verrundungen (scharfe Innenecken)
Scharfe Innenecken, wie sie vom CNC-Fräsen bekannt sind, führen im gegossenen Material unweigerlich zu massiver Kerbwirkung und Spannungsriss-Bildung noch bevor das Bauteil ausgeliefert wird. Konstruieren Sie innere und äußere Ecken nach Gusto der Strömungsdynamik flüssiger Schmelze: immer mit Radien! Je weicher die Kontur, desto reißfester das finale Bauteil.
Übermäßige Kernformen / Hinterschneidungen
Jeder innenliegende Hohlraum in einem Gussteil, der parallel zur "Zugrichtung" des Guss-Modells angeordnet ist, erfordert das Einlegen eines "verlorenen Sandkerns". Dieser Sandkern wird teuer in einer Kernschießmaschine gefertigt, manuell in die Form eingelegt und zerstört sich nach dem Gießen. Ein "Design-to-Cast" Ansatz vermeidet komplizierte Kerne durch geschickte Positionierung von Trennebenen.
Unrealistische Maß-Toleranzen direkt am Rohguss
Ein Gussteil als "fertiges Präzisionsteil" betrachten. Wer auf einer Gussteilzeichnung ISO-Toleranzen IT6 für ein 500mm Gehäuse fordert, bestellt ein Wunder – flüssiges, 1400°C heißes Gusseisen schwindet nunmal beim Erstarren ungleichmäßig. Lösung: Fordern Sie nur Gusstoleranzen (ISO 8062-3, z.B. DCTG 10) und planen Sie 3-5mm Zugaben ein. Die Passflächen (Lagersitze, Flansche) werden hinterher CNC-zerspant.
Heuversche Kreise: Das Prinzip der gerichteten Erstarrung
Einer der häufigsten Fehler (Punkt 02) lässt sich mit einer einfachen ingenieurstechnischen Methode beheben: Der Methode der einbeschriebenen Kreise nach Heuvers. Das Prinzip dahinter ist genial und simpel: Metall schwindet beim Erkalten vom flüssigen in den festen Zustand. Die Bereiche, die am massivsten sind (die größten einbeschriebenen Kreise fassen), kühlen am langsamsten ab.
So vermeiden Sie Lunker
Wenn ein massiver Knotenpunkt von dünnen Wänden eingeschlossen ist, erstarrt die dünne Wand zuerst. Der Knoten bleibt flüssig. Wenn er schließlich auch erstarrt und schwindet, saugt er händeringend Schmelze an, da die Zuleitungen (dünnen Wände) aber bereits fest "zugefroren" sind, ist dies unmöglich. Ein Hohlraum (Lunker) entsteht exakt im massiven Knoten - mitten im Bauteil.
- Wanddicken müssen in Richtung der Speiser (Zulauf) kontinuierlich zunehmen.
- Heuversche Kreise im Querschnitt zeichnen: Durchmesser muss Richtung Speiser wachsen.
- Materialanhäufungen konsequent durch Mulden aushöhlen.
Wer diese Regel der gerichteten Erstarrung im 3D-CAD rigoros anwendet, spart der Gießerei aufwendigste Kühlkokillen. Sie senken damit signifikant Ihren Einkaufspreis und erhöhen zeitgleich die Dichtheit (z.B. für Hydraulikventile) und strukturelle Integrität.
Die ultimative Checkliste zur Gussgerechten Konstruktion
| Konstruktions-Fehler | Auswirkung in der Gießerei | Intrapex Lösung / Optimierung |
|---|---|---|
| Utopische Toleranzen | Ausschuss im Werk, weil Schwindmaße der Physik unterliegen; Preise verdoppeln sich durch Sortierarbeiten. | Bearbeitungszugaben (BZ) definieren + mechanisch Zerspanen. |
| Scharfe Innenecken | Kerbwirkung beim Abkühlen: Das Bauteil reißt "kalt" (Warmrisse). | Radien R ≥ 0,2x Wandstärke (mindestens jedoch R3) anwenden. |
| Stehende Wände ohne Schräge | Sandformkrater bröseln beim Herausziehen des Modells. Schmutz im Guss. | Aushebeschrägen definieren (Maschinenform min. 1°, Handform min. 2°). |
| Unnötige Hinterschnitte | Erfordert enorm teure Kernkästen und Hand-Einlegearbeit der Kerne. Konstruktion des "Kernes" treibt Modellkosten. | Umgestaltung zur Vermeidung. Verwendung von "verlorenen" Kernen aus 3D-Druck prüfen. |
Die "Intrapex-Prüfung" (Gießsimulation)
Bevor wir Ihr Teil final in die Produktion zu einer unserer Netzwerkgießereien geben, durchlaufen alle STEP-Daten und 2D-Zeichnungen oft eine digitale Gießbarkeitsprüfung. Wir simulieren das Strömungsverhalten der Metallschmelze am Rechner (Magmasoft o.ä.) in Abstimmung mit der Gießerei und eliminieren so teure Serienfehler im Vorfeld.
Praxis-Tipps: So rüsten Sie Ihre CAD-Daten für den Guss
Ob Sie in SolidWorks, Inventor, CATIA oder Creo konstruieren – die folgenden konkreten Handlungsempfehlungen lassen sich in jedem 3D-CAD-System umsetzen und sparen Ihnen bares Geld beim Guss. Betrachten Sie diese Tipps als Ihren persönlichen Design-for-Manufacturing (DfM)-Leitfaden.
Wanddicken-Verhältnis beachten
Die dünnste Wand eines Gussteils sollte nie weniger als 1/3 der dicksten Wand betragen. Ideal ist ein gleichmäßiges Wanddicken-Verhältnis von 1:2. So vermeiden Sie differentielle Schwindung und Verzug.
Trennebene strategisch positionieren
Definieren Sie die Teilungsebene (Trennfuge) des Guss-Modells bereits im CAD. Die Gussnähte (Gratnaht) sollten an unkritischen Stellen liegen – niemals auf Dichtflächen oder sichtbaren Bereichen.
Bearbeitungszugaben (BZ) einplanen
Planen Sie an allen mechanisch zu bearbeitenden Flächen mindestens 3–5mm Aufmaß ein. Bei Großteilen (>1m) empfehlen wir 5–8mm. Das Aufmaß wird nach dem Guss CNC-zerspant.
Rippen-Design optimieren
Rippen sollten maximal 80% der anliegenden Wandstärke dick sein (Rippendicke ≤ 0,8 × Wanddicke). Eine zu dicke Rippe erzeugt einen Hotspot am Ansatz. Ungrade Rippenanzahlen vermeiden symmetrische Hotspots.
Kostenloser Konstruktions-Check durch Intrapex
Senden Sie uns Ihre STEP-Datei, und wir prüfen sie kostenfrei auf Guss-Tauglichkeit. In einem kurzen Report erhalten Sie konkrete Optimierungsvorschläge mit Einsparungspotenzial in Euro. Dieser Service ist Teil unserer Philosophie: Wir möchten, dass Sie nicht erst in der Gießerei lernen, was gussgerecht bedeutet.
Häufig gestellte Fragen zur gussgerechten Konstruktion
Kann ich mein bestehendes Schweiß-Bauteil 1:1 in Guss überführen?
Technisch ja, wirtschaftlich meist nein. Ein Schweiß-Design hat scharfe Ecken, konstante Blechdicken und keine Formschrägen – all das verteuert den Guss unnötig. Wir rechnen Ihnen vor, wie viel Sie durch eine gezielte Guß-Optimierung sparen. In der Regel amortisiert sich die Umkonstruktion bereits ab der ersten Charge.
Ab welcher Stückzahl lohnt sich die Umstellung von Schweißkonstruktion auf Guss?
Als Faustregel: Ab ca. 20–50 Stück/Jahr beginnt der Break-Even-Point, ab dem Guss günstiger wird als Schweißen. Bei komplexen Teilen mit viel manueller Schweißarbeit kann sich Guss sogar schon ab 5–10 Stück lohnen. Der Modellbau ist die initiale Investition, die Stückkosten sinken dann mit jeder Charge.
Welche Informationen benötigt Intrapex für eine Machbarkeitsanalyse?
Ideal ist eine 3D-STEP-Datei (.stp/.step) plus 2D-Zeichnung mit Toleranzangaben und gewünschtem Werkstoff. Wenn keine 3D-Daten vorhanden sind, können wir auch mit 2D-PDFs, Skizzen oder sogar einem Musterteil arbeiten, das wir per 3D-Scan digitalisieren.
Wie stark beeinflusst die Gussoptimierung den finalen Stückpreis?
Erfahrungsgemäß senkt eine konsequente gussgerechte Umkonstruktion den Stückpreis um 15–40%. Der größte Hebel liegt bei der Vermeidung überflüssiger Sandkerne (bis zu 30% Kostenersparnis) und der Reduktion des Putzaufwands nach dem Guss (bis zu 50% weniger Nacharbeit).
