Maschinenstillstand? Wenn der Hersteller nicht liefert: Ersatzteilguss ohne Zeichnung.
Eine Anlage steht, der Originalhersteller ist insolvent oder das Ersatzteil abgekündigt. Wir zeigen, wie wir mit 3D-Scan und Reverse Engineering beschädigte Gussteile reproduzieren.
Das Problem: Der teure Maschinenstillstand
In der Industrie gibt es kaum ein beängstigenderes Wort als Maschinenstillstand. Jeder Tag, an dem eine Produktionslinie aufgrund eines einzigen defekten Bauteils steht, kostet Unternehmen zehntausende Euro, gefährdet Lieferverträge und treibt die Wartungs-Budgets in die Höhe. Das Worst-Case-Szenario tritt ein, wenn Sie sich an den Originalhersteller (OEM) wenden und die Antwort erhalten: "Das Teil wird leider nicht mehr hergestellt (abgekündigt)" oder noch schlimmer, wenn der Maschinenbauer insolvent ist.
Vom defekten Original zum makellosen Nachguss – Ersatzteilguss ohne Zeichnung durch Reverse Engineering.
Warum greifen Notfall-Frästeile oft zu kurz?
In der Not wird oft versucht, Gussteile aus dem Vollen zu fräsen. Dies ist extrem zeit- und kostenintensiv (bei komplexen Freiformflächen) und verändert oft das Schwingungsverhalten massiv, da Walzstahl völlig andere Dämpfungseigenschaften als Gusseisen besitzt. Die Lösung lautet: Ein echter Original-Gussnachbau im Reverse Engineering.
Schritt-für-Schritt: Vom Bruchstück zum Neuteil
Selbst wenn Sie weder Konstruktionszeichnungen noch CAD-Daten haben, reicht uns oft das (beschädigte) Originalteil, um ein perfektes Ersatzteil neu zu gießen. So läuft der Prozess bei Intrapex ab:
1. 3D-Scannen des Altteils
Das rostige, gebrochene oder verschlissene Altteil wird per High-End 3D-Laserscanner millimetergenau abgetastet. Aus den abermillionen Messpunkten entsteht ein digitales Abbild (Punktewolke).
2. Datenkorrektur & Reverse Engineering
Brüche oder extreme Abnutzungserscheinungen (Verschleiß), die am Originalteil vorhanden sind, werden im digitalen CAD-Modell von unseren Konstrukteuren repariert und parametrisiert ausgeglichen. Die fehlende Zeichnung wird somit rückwirkend neu erstellt.
3. Virtuelle Gießsimulation
Bevor überhaupt Sand berührt wird, simulieren wir den Erstarrungsprozess digital, um Lunker (Hohlräume) zu vermeiden. Das garantiert, dass das Neuteil mechanisch makellos wird.
4. Formbau & Guss
Anhand der überarbeiteten und optimierten 3D-Daten wird oft mittels modernem 3D-Sanddruck eine Form erstellt, bei Serienteilen ein konventionelles Modell. Danach wird das Bauteil in der passenden Gießerei in exakt der benötigten Legierung abgegossen.
Rapid Prototyping: 3D-Sanddruck als Lebensretter
Die kritischste Ressource bei einem Maschinenstillstand ist die Zeit. Der klassische Prozess zur Herstellung eines Gussteils erfordert zunächst den aufwendigen Bau eines Holz- oder Kunststoffmodells (Modelleinrichtung), was Wochen dauern kann. In Notfällen verliert Ihr Unternehmen pro Tag ein Vielfaches der eigentlichen Bauteilkosten.

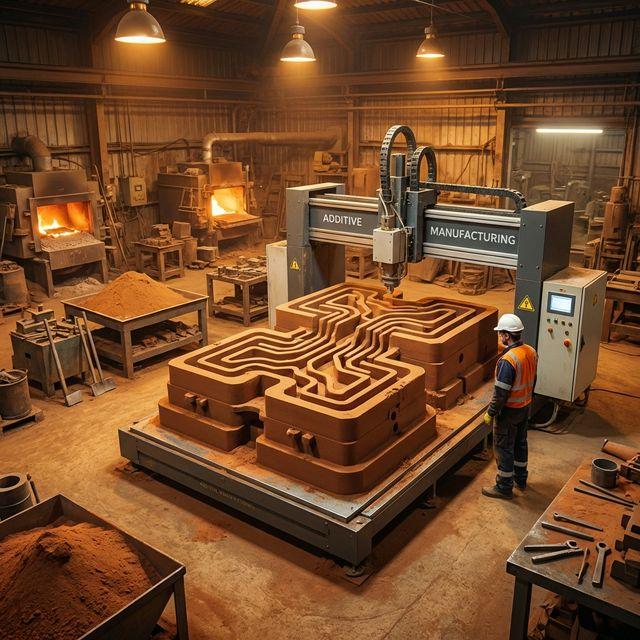

Sandformen direkt aus dem Drucker
Um Wochen beim Liefertermin (Lead Time) einzusparen, überspringen wir den physischen Modellbau komplett. Die aus dem 3D-Scan gewonnenen und reparierten CAD-Daten fließen direkt in einen großformatigen additiven 3D-Sanddrucker.
- Das teure Modellbau-Werkzeug (Holz/Harz) entfällt zu 100%.
- Die Sandform ist oft binnen 48 Stunden gedruckt und bereit für den Guss.
- Unlimitierte Designfreiheit: Komplexe Hinterschnitte werden fehlerfrei gedruckt.
Durch die Symbiose aus optischem Reverse Engineering und additivem Sand-Druck wird aus einer katastrophalen Havarie ein planbarer Instandsetzungsprozess. Die Produktionslinie läuft schneller wieder an und die neu erstellten digitalen Zwilligs-Daten verbleiben in Ihrem Archiv.
Vorher-Nachher Vergleich: Die Chance zur Optimierung
Oft können im Reverse-Engineering Prozess sogar Verbesserungen zum Original durchgeführt werden. Wenn ein Maschinenteil bricht, ist dies meist auf eine Unterdimensionierung bei der ursprünglichen Auslegung zurückzuführen.
Nutzen Sie den Defekt als Chance: Schwachstellen und Sollbruchstellen lassen sich ausbessern oder es kann ein höherwertiges Material, wie zum Beispiel Sphäroguss anstelle von Grauguss oder hochfester Vergütungsstahl eingesetzt werden, um zukünftige Brüche ein für alle Mal zu vermeiden.
Kosten & Zeit im Vergleich: OEM vs. Guss-Nachfertigung
| Beschaffungsweg | Verfügbarkeit | Materialwahl | Risiko |
|---|---|---|---|
| Original-Hersteller (OEM) | Oft abhängig von Chargengrößen; Altteile oft abgekündigt. | Gebunden an das Originalmaterial (auch wenn fehlerhaft). | Hoch bei Legacy-Maschinen |
| Reverse Engineering (Intrapex) | Herstellerunabhängig. In eiligen Fällen per 3D-Sanddruck binnen sehr kurzer Zeit realisierbar. | Vollkommen frei wählbar – gezieltes Upgrade möglich. | Sehr gering |
Branchen & Anwendungsgebiete: Wer profitiert am meisten?
Ersatzteilguss per Reverse Engineering ist keine Nischenlösung – er rettet Produktionslinien in nahezu allen Industriezweigen. Besonders betroffen von Abkündigungen und Herstellerinsolvenzen sind Betriebe, die mit Bestandsanlagen aus den 1970er bis 2000er Jahren arbeiten. Hier die häufigsten Einsatzbereiche:
Papier- & Druckindustrie
Walzenlager, Rührwerksgehäuse, Schaber-Halterungen – oft seit Jahrzehnten ohne Nachbestellmöglichkeit.
Lebensmittel- & Getränkeindustrie
Pumpengehäuse, Ventilkörper und Förderschnecken-Gehäuse, die FDA-konform nachgegossen werden können.
Energieversorgung & Turbinen
Laufrad-Segmente, Spiralgehäuse und Leitapparate für Wasserkraftwerke und Dampfturbinen.
Bergbau & Rohstoffgewinnung
Hochverschleißfeste Brecher-Backen, Baggerzähne und Förderrinnen aus Mangan-Hartstahl oder ADI-Guss.
Schienenfahrzeuge & Bahntechnik
Drehgestellrahmen, Bremssattel-Gehäuse und Kupplungsteile nach originalem Lastenheft.
Werkzeugmaschinen & Pressen
Maschinenbetten, Spindelkästen und Getriebegehäuse aus Grauguss mit exzellenter Schwingungsdämpfung.
Das digitale Ersatzteillager – Ihr Versicherungsschein
Jedes Teil, das wir per Reverse Engineering erfassen, wird als vollständiger digitaler Zwilling (3D-CAD + 2D-Zeichnung + Werkstoffspezifikation) archiviert. Das bedeutet: Sollte dasselbe Teil in 5 oder 15 Jahren erneut ausfallen, können wir den Nachguss ohne erneuten Scan und ohne Zeitverlust sofort in Auftrag geben. Sie bauen mit jedem Ersatzteilguss-Projekt Ihr persönliches, digitales Ersatzteillager auf.
Häufig gestellte Fragen zum Ersatzteilguss
Wir beantworten die wichtigsten Fragen, die uns Instandhaltungsleiter und technische Einkäufer am häufigsten stellen.
Wie schnell kann ein Ersatzteil im Notfall geliefert werden?
Im absoluten Notfall können wir per 3D-Sanddruck und Express-Guss ein Ersatzteil in 2–3 Wochen liefern. Bei konventionellem Modellbau rechnen Sie mit 4–8 Wochen. Wir empfehlen daher: Lassen Sie kritische Verschleißteile präventiv scannen, bevor der Ernstfall eintritt.
Können auch sehr große oder sehr kleine Teile nachgegossen werden?
Ja. Unser Netzwerk deckt Gussteile von wenigen Gramm (Feinguss für feinmechanische Komponenten) bis hin zu Großguss mit über 20 Tonnen Stückgewicht ab. Für jede Größenklasse haben wir spezialisierte Partner-Gießereien.
Was ist, wenn das defekte Teil komplett zerstört ist (keine physische Vorlage)?
Dann arbeiten wir mit Fotos, Einbau-Skizzen, benachbarten Bauteilen als Referenz oder sogar historischen Maschinenkatalogen. Unsere Konstrukteure können aus erstaunlich wenig Information ein vollständiges 3D-Modell rückentwickeln. In extremen Fällen rekonstruieren wir aus der Negativ-Form (dem Gegenstück, in das das Teil eingebaut war).
Erhalten die nachgegossenen Teile auch eine Werkstoffprüfung?
Selbstverständlich. Jedes Ersatzteil wird standardmäßig mit einem 3.1-Werkszeugnis nach DIN EN 10204 geliefert, das die chemische Analyse und mechanischen Kennwerte dokumentiert. Optional bieten wir Röntgenprüfung, Ultraschall oder Magnetpulverprüfung an.
Können Ersatzteile auch in besserer Qualität als das Original gefertigt werden?
Genau das empfehlen wir in vielen Fällen. Wenn ein Teil wiederholt bricht, ist das ein klares Indiz für Unterdimensionierung. Wir können z.B. von Grauguss auf Sphäroguss upgraden, Wandstärken lokal verstärken oder verschleißkritische Bereiche mit Hartguss-Einlagen versehen – alles bei voller geometrischer Kompatibilität.
